内压式与外压式不锈钢波纹补偿器的区别

2016-04-08 16:19:00
admin
原创
2082
摘要:供热管道使用不锈钢波纹补偿器(波纹管,伸缩节,膨胀节)一般有两种:内压式与外压式,内压式是介质在补偿器内;外压式是介质在补偿器外,内压式依据压缩波纹吸收管道热膨胀,外压式依据拉伸波纹吸收管道热膨胀。

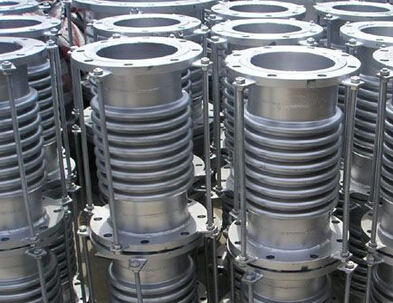

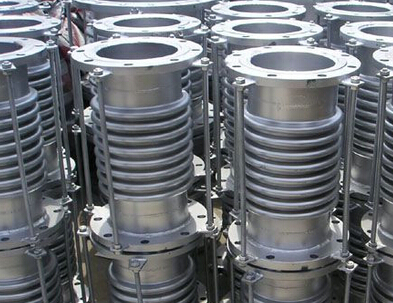

       供热管道使用 不锈钢波纹补偿器(波纹管,伸缩节,膨胀节)一般有两种:内压式与外压式,内压式是介质在补偿器内;外压式是介质在补偿器外,内压式依据压缩波纹吸收管道热膨胀,外压式依据拉伸波纹吸收管道热膨胀。

       根据规范内压式在安装前需要根据环境温度需要预拉伸,则外压式在安装前需要根据环境温度需要预压缩。 不外现在良多厂家怕搞错或现场服务麻烦,在补偿器出厂前已进行预拉伸或压缩,或者留出较大余量,不要求施工单位现场操纵,详细可参照厂家要求。
       使用前必需搞清晰是内压仍是外压型,二者是有本质区别,使用不一样。内压式外保护套可以割开,观察不锈钢波纹补偿器情况;而外压式是绝对不能割的,即是是把工作钢管启齿,会造成介质泄漏。 球型补偿器合用于直线铺设的管道,能解决因地基不平均下沉、地震、振动等因素而引起的高应力变形等题目。它主要由球头、外套组、后座、球面轴承、填料腔与止回注料组合等构成,一般情况下是2-3个组成一组使用。

       结构特点:

       (1)以金属基体球面轴承承力并定心,取代通常球型不锈钢波纹补偿器以密封承力兼定心。用法兰压盖进行调整的方法,从而保证密封更加可靠。

       (2)采用整体焊接结构,所有运动部件完全包容。

       (3)球面轴承采用高承载能力的材质,上涂低润滑系数的自润滑膜。

       (4)补偿最大,是所有补偿器中最大的。例如:球心距400mm使用折曲角为+-10度的一对球型补偿器,补偿量可达1400mm。

       (5)球面高光洁度外露部门加密闭清扫板,防止灰尘杂质进入球头和轴承间的工作面研伤球体表面,降低使用寿命。
