【不锈钢波纹补偿器】波形补偿器、方型补偿器和填料式补偿器的区别解读

2015-10-20 15:42:00
admin
原创
2383
摘要:  不锈钢波纹补偿器又叫不锈钢波纹伸缩器或膨胀节,俗称胀力。常用的有方形补偿器、波形补偿器和填料函式补偿器等三种。


   不锈钢波纹补偿器又叫不锈钢波纹伸缩器或膨胀节,俗称胀力。常用的有方形补偿器、波形补偿器和填料函式补偿器等三种。

方形不锈钢波纹补偿器



   方形 不锈钢波纹 补偿器:由四个弯头和一定长度的相连直管段构成。 方形补偿器的特点是坚固耐用,工作可靠,补偿能力强,现场制作方便,可用于碳家钢管、不锈钢管、铜管、铝管等多种管材。制作方形补偿器必须选择质量好的无缝钢管,整个补偿器最好能用一根管子弯制而成,若尺寸较大,也可以用两根或三根管子焊接而成,但焊接点必须在两侧臂的中点。焊接时,公称直径大于或等于200mm的,焊缝与两侧臂轴线成450。公称直径不大于150mm的方形补偿器,通常用冷弯法弯制;公称直径大于150mm的,用热弯法弯制或采用折皱弯头。

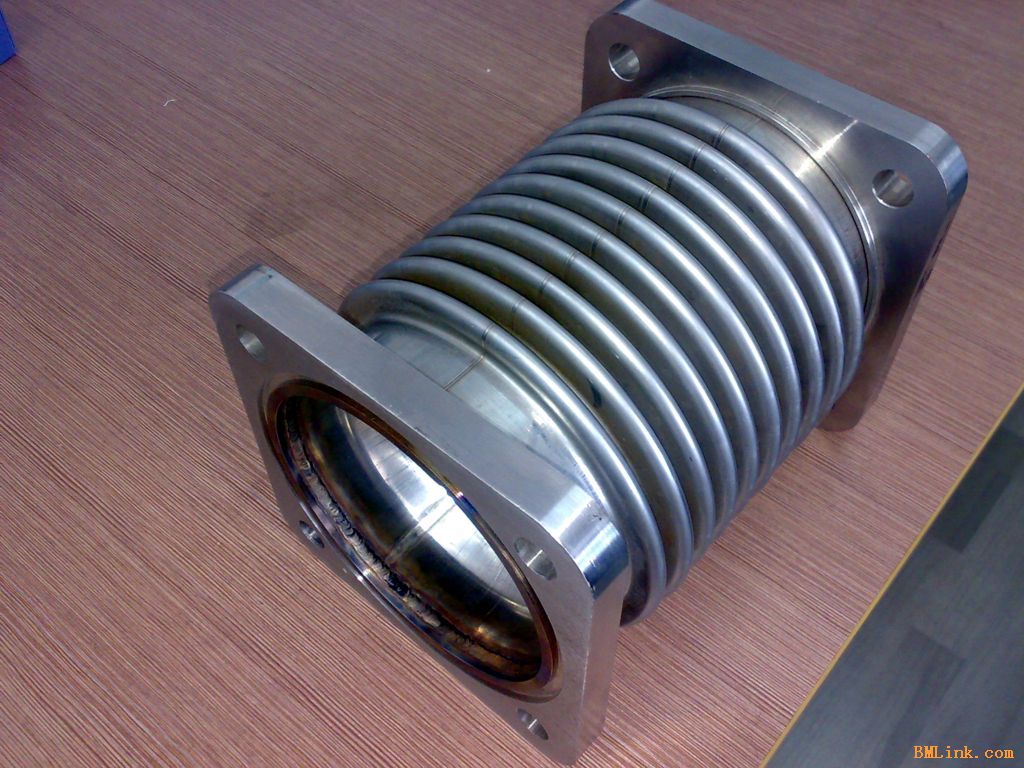

   波形不锈钢波纹补偿器:波形补偿器是靠波形管壁的弹性变形来吸收热胀或冷缩量,按波数的不同分为一波、二波、三波和四波,按内部结构的不同分为带套筒和不带套筒两种.它的优点是结构紧凑,只发生轴向变形,与方形补偿器相比占据空间位置小;缺点是制造比较困难,耐压低,补偿能力小,轴向推力大.它的补偿能力与波形管的外形尺寸、壁厚、管径大小有关.

   填料式不锈钢波纹补偿器:填料式补偿器又称套筒式补偿器(如图1K415023-2所示),主要由三部分组成:带底脚的套筒、插管和填料函.在内外管间隙之间用填料密封,内插管可以随温度变化自由活动,从而起到补偿作用.其材质有铸铁和钢质两种,铸铁的适用于压力在1.3MPa以下的管道,钢质的适用于压力不超过L6MPa的热力管道,其形式有单向和双向两种。填料式补偿器安装方便,占地面积小,流体阻力较小,抗失稳性好,补偿能力较大,可以在不停热的情况下进行检修}缺点是轴向推力较大,易漏水漏气,需经常检修和更换填料,如管道变形有横向位移时,易造成填料圈卡住.这种补偿器一般只用于安装方形补偿器有困难的地方.
