水泵橡胶减振器的安装事项

2015-11-03 14:29:00
admin
原创
4107
摘要:  水泵的正常工作离不开橡胶减振器的配合,上海静音减振器总结了水泵橡胶减振器安装的10个注意事项,提供给大家做个参考。

  水泵的正常工作离不开 橡胶减振器的配合,上海静音减振器总结了水泵橡胶减振器安装的10个注意事项,提供给大家做个参考。

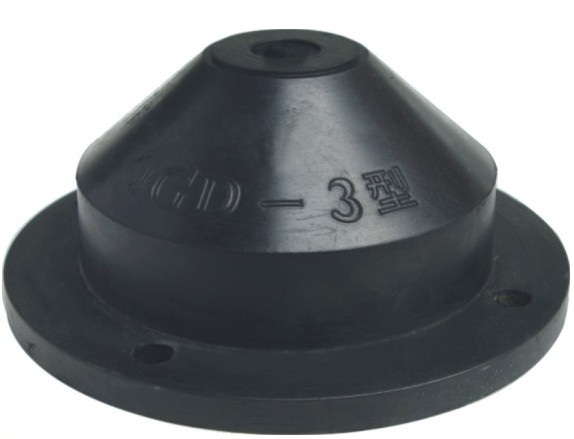

水泵橡胶减振器安装



  1.减振元件应按水泵机组的中轴线作对称布置。水泵橡胶减振垫的平面布置可按顺时针方向或逆时针方向布置。

  2.当机组减振元件采用六个支承点时,其中四个布置在惰性块或型钢机座四角,另两个应设置在长边线上,并调节其位置,使 减振元件的压缩变形量尽可能保持一致。

  3.卧式水泵机组减振安装橡胶减振垫或阻尼弹簧减振器时, 一般情况下,橡胶减振垫和阻尼弹簧减振器与地面,及与惰性块或 型钢机座之间毋需粘接或固定。

  4.立式水泵机组减振安装使用橡胶减振器时,在水泵机组底 座下,宜设置型钢机座并采用锚固式安装;型钢机座与橡胶减振器之间应用螺栓(加设弹簧垫圈)固定。在地面或楼面中设置地脚螺 栓,橡胶减振器通过地脚螺栓后固定在地面或楼面上。

  5. 水泵 橡胶减振器(垫)的边线不得超过惰性块的边线;型钢机座的支 承面积应不小于减振元件顶部的支承面积。

  6.水泵橡胶减振器(垫)单层布置,频率比不能满足要求时,可采取多 层串联布置,但减振垫层数不宜多于五层。串联设置的各层橡胶隔 振垫,其型号、块数、面积及橡胶硬度均应完全一致。

  7.垫与钢板应用粘合 剂粘接。镀锌钢板的平面尺寸应比橡胶减振垫每个端部大10mm。 镀锌钢板上、下层粘接的橡胶减振垫应交错设置。

  8.施工安装前,应及时检查,安装时应使减振元件的静态压 缩变形量不得超过最大允许值。

  9.水泵机组安装时,其安装水泵机组的支承地面要求平整, 且应具备足够的承载能力。

  10.机组减振元件应避免与酸、碱和有机溶剂等物质相接触.
